K9004型智能振动监测保护仪

一、 概述

K9004智能振动监测保护仪主要适用于发电、钢铁、冶金、化工等领域，对各类旋转机械的轴瓦振动（绝对振动）及轴振动（相对振动）进行连续监视和测量，在这种机器里轴的振动可较多地传到机壳上，故该监测仪可配接磁电式速度传感器，对旋转机械进行连续测量和保护，传感器的安装应特别注意，不会导致传感器振幅减低，以及频率影响被改变或所产生的信号不能代表机器的真实振动，对于电机、压缩机、风机等需要测量大量振动点的情况，便于用户对机器工作情况进行分析和维护。备有电流输出，可供外接记录仪和微机等连接用。

该装置完全实现数字化，稳定性好、准确性高、操作简单、维护方便可靠。友好的人机对话界面，使该产品处于国内领先水平。

二、 主要功能

l 具有高度智能化，参数设置实现全面板操作

l 适宜长期在线监测，安装调试方便简单，无需现场维护

l 具有二级报警开关量输出

l 具有4～20mA电流模拟量输出

l 量程、报警、危险值任意设置

l 具有双通道数据采集、控制、显示

l 同时按下“+”、“-”键3秒，切换振动烈度与振动位移

三、 主要技术指标

l 传感器灵敏度：20mV/mm/S

l 频率范围：10～300Hz

l 量    程：0～20.0mm/s   0～200μm

l 准 确 度：±1%（满量程）

l 电流输出： 4～20mA

l 开关量输出：AC220V/5A

l 报警设定：满量程内任意设定

l 环境温度：0～45℃

l 相对湿度：≤80%

l 电源电压：220VAC/50Hz

l 外形尺寸：160×84×235mm

l 开孔尺寸：152⁺¹×75⁺¹mm

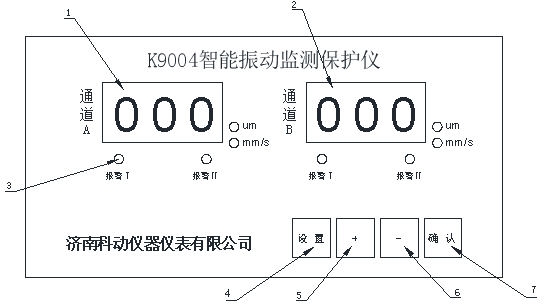

四、 前面板示意图

1—位移显示框：

在运行状态下，显示通道Ⅰ测量值；在参数设置状态下，显示参数标志；

2—位移显示框：

在运行状态下，显示通道Ⅱ测量值；在参数设置状态下，显示参数标志对应的出厂参数值；

3—报警指示灯：

当测量值超过报警设定范围时，该报警指示灯亮；

4—参数设置键

按住该键约3秒，进入参数设置状态；在参数设置状态下，可对各通道进行参数设置；设置完参数后，按住约3秒，退出参数设置状态；

5—+键

在参数设置状态下，按此键，可选择要设置的参数；在参数编辑状态下，可对要编辑的参数加1，按3秒连加；

6—-键

在参数设置状态下，按此键，可选择要设置的参数；在参数编辑状态下，可对要编辑的参数减1，按3秒连减；

7—确认键

在参数设置状态下，按该键进入参数编辑状态，在编辑完参数后，按该键确定修改好的参数。

五、 参数设置与操作

通电后，仪表处于运行状态下，面板显示各通道测量值。

本仪表各种参数均由面板的“参数设置、+、-、确认键”设置。各个参数均有相应的标志表示。设置次序和步骤如下：

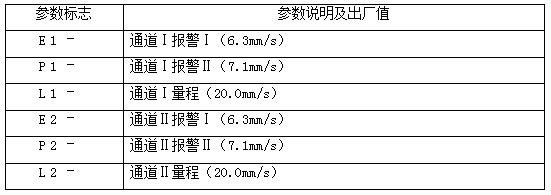

注：在参数设置状态下，通道Ⅰ显示框中显示参数标志，通道Ⅱ显示框中显示对应的出厂参数值。

1、先按住“设置”三秒后进入设置状态。

2、用“+”“—”键选择相应参数，单通道为一级报警一（E1）、二级报警一（P1），双通道为一级报警二（E2）、二级报警二（P2）,与量程20mA输出相对应的测量值，单通道为（L1）,双通道为（L2）。

3、选择相应设置参数后，按“确定”键进入，用“+”“—”键调节相应参数（一级报警，二级报警与量程）。注：按住“+”“—”键三秒后进入快速调节状态。设置完成后按“确定”键保存，或按“设置” 键取消修改值。最后按住“设置”三秒后退出设置状态。

在正常工作状态下，同时按下“+”、“-”键3秒，切换振动烈度与振动位移

六、 端子板接线示意图及传感器的安装
