K9011有源磁电转速传感器

K9011有源磁电转速传感器

有源磁电转速传感器是对用导磁材料做的齿轮的位置（齿、槽）及转动速度的检测。利用附带有磁铁（产生磁场）的GMR磁性传感元件易于感应到齿轮位置的变动。该类产品具有分辨率高、可靠性优良、使用温度范围宽等特点可广泛应用于纺织机械、交通工业、冶金、石油、化工、航天、机电等行业。

主要功能及特点

利用钢铁材料（或其他导磁材料）做的齿轮转动，引起磁场分布的变化，通过GMR磁性传感元件获得信号，可测量齿轮的转动。特点是分辨率高，可靠性高。内装放大整形电路，PNP/NPN输出，输出为幅度稳定的方波信号。

主要技术指标

1.温度范围：-30~150℃

2.频率响应：0~25KHZ

3.测量间距：0~2.5mm

4.工作电压：5~24V

5.输出信号：NPN(PNP)输出，方波

6.触发形式：钢铁，或其他软磁材料

7.连线方式：红：VT，黑：GND，黄：OUT。

外型尺寸及型号

圆柱螺纹型传感器外壳用铜材料制成，外壳镀镍（不导磁）。

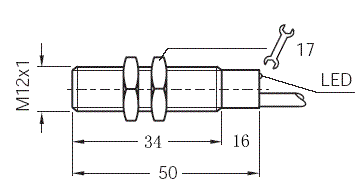

外观图及封装尺寸（普通型）

使用注意事项：

1、安装传感器测量时具有方向性。使用时应使探头上的标记槽与测量物体的传动轴轴向平行，此种状态感应信号最大。

2、

3、传感器的最佳工作状态与齿轮的材料、形状、速度有关，还与传感器齿轮之间的间隙、环境温度等有关。

4、安装时开关周围应避免有大的导磁体或强磁体存在。在运输安装使用等过程中应避免大的冲击或震动以免损坏磁性器件。

5、特殊规格特殊定做。
