第七节 被测体对电涡流传感器特性的影响

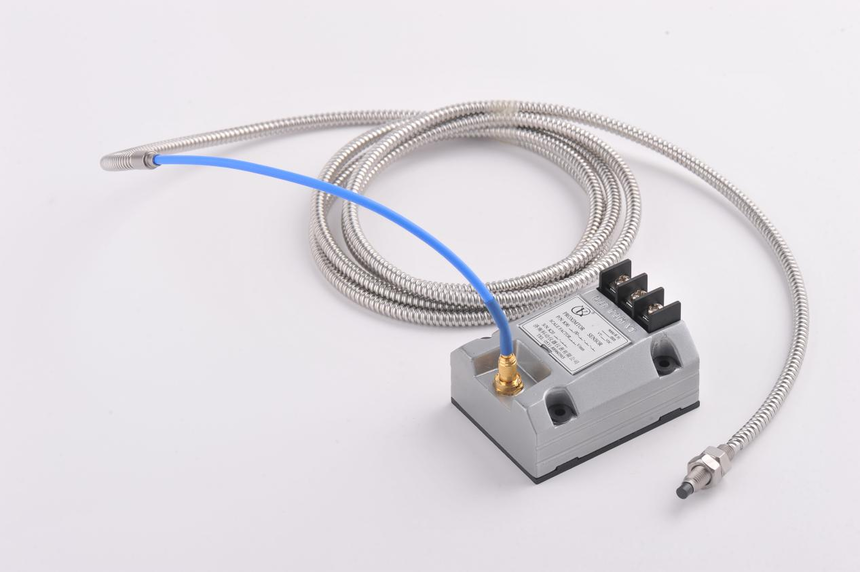

图7—1

探头：
  传感器探头是系统的一个必要组成部分，它是采集、感受被测体信号的重要部分，它能精确地探测出被测体表面相对于探头端面间隙的变化。通常探头由线圈、头部保护罩、不锈钢壳体、高频电缆、高频接头组成。
  线圈是探头的核心部分，它是整个传感器系统的敏感元件，线圈的电气参数和物理几何尺寸决定传感器系统的线性量程及传感器的稳定性。探头头部采用耐高低温、抗腐蚀、高强度和高韧性的进口工程塑料PPS，通过“模具成型”和“二次真空注塑工艺”将线圈密封在头部保护罩里。保证了线圈长时间不受氧化，由于增强了探头头部的密封性和强度，所以在恶劣的环境中能保护线圈可靠稳定地工作。
   探头壳体用于支撑探头头部，它作为探头安装时的夹装结构，壳体采用不锈钢制成，通常壳体上有标准螺纹，并备有两个紧固螺母。为了适应不同的安装要求，备有光面壳体和不同尺寸、螺距的壳体供选用。
  高频电缆是用于连接探头头部到前置器（也可以用公司统一的延伸电缆转接），它是耐高温的射频同轴电缆。通常约定电缆长度有（0.5m、1.5m、1.0m、2.0m、4.0m、5.0m、6.0m、8.0m、9.0m、10.0m）这几种探头电缆线长度主要用于替代本特利7200、3300、3300XL探头规格、新川公司等同类产品），（4.0m、6.0m、8.0m、10.0m）这几种探头电缆线长度主要用于替代菲利浦公司等同类产品）供用户选择，当你选择的探头电缆长度确定后，再选择延伸电缆时，必须确保系统总的电缆长度（探头电缆线长+延伸电缆线长）为（3.5 m、4.0m、4.5m、5.0m、5.5m、6.0m、6.5m、7.0m、7.5m、8.0m、8.5m、9.0m、9.5m、10.0m）。根据探头现场的应用环境，探头所带电缆可配不锈钢铠装软管，以保护电缆不易受损坏。
  探头电缆接头选用进口黄金自锁插头和插座，它接触电阻小，可靠性大大增强。壳体尾部的出线孔采用圆弧过度，保证电缆线不在此扭伤。

延伸电缆

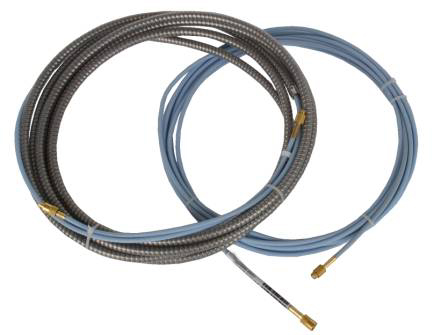

 图7—2 延伸电缆

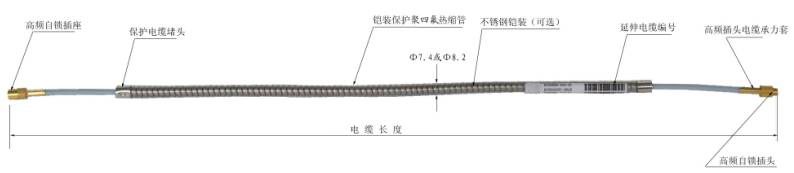

  延伸电缆是为了现场安装方便而设计的，它不是传感器的必要组成部分。延伸电缆不是指直接连在传感器探头上的那部分电缆，它必须通过延伸电缆接头连到探头插座上，才能连到探头电缆线上。它是系统的一个组成部分，延伸电缆用于增加探头头部到前置器之间的距离。选择电缆的长度应该是探头本身带的电缆长度加上延伸电缆的长度，延伸电缆的长在这几种电缆长度中选择（3.0 m 、3.5 m、4.0m、4.5m、5.0m、5.5m、7.0m、7.5m、8.0m、8.5m、9.0m、9.5m）。采用延伸电缆的目的是为了减短探头所带电缆的长度，对于用螺纹安装时，需要转动探头，如果探头所带电缆线太长，转动探头时容易扭断电缆线。请注意延伸电缆两端的接头形式，正确连接探头电缆线和前置器。

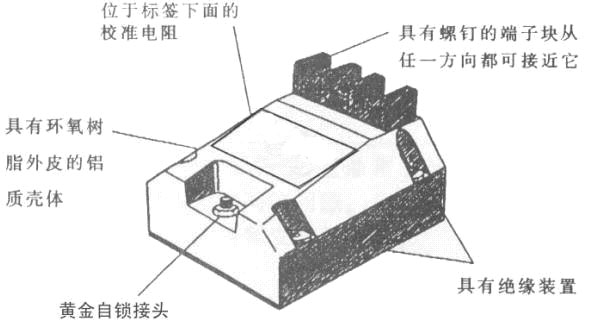

图7—3

图7—4

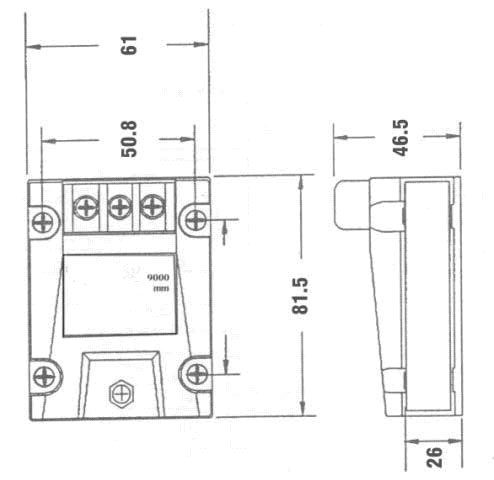

图7—5  K9000前置器外观尺寸

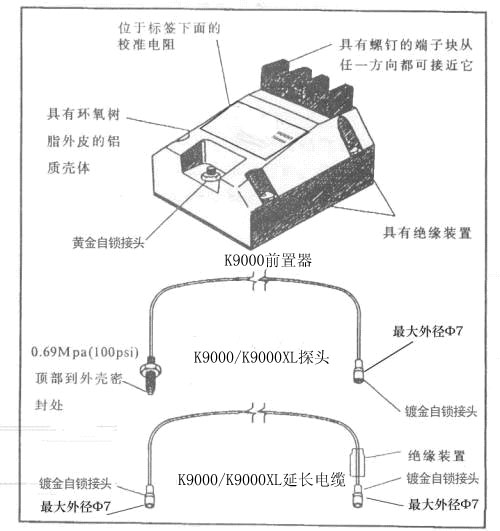

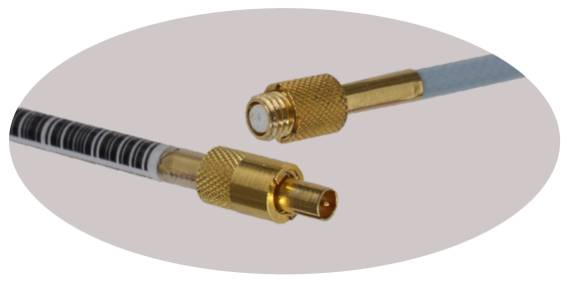

 图7—6 传感器系统探头、延伸电缆连接器（具有自锁锁紧装置功能，防松动）

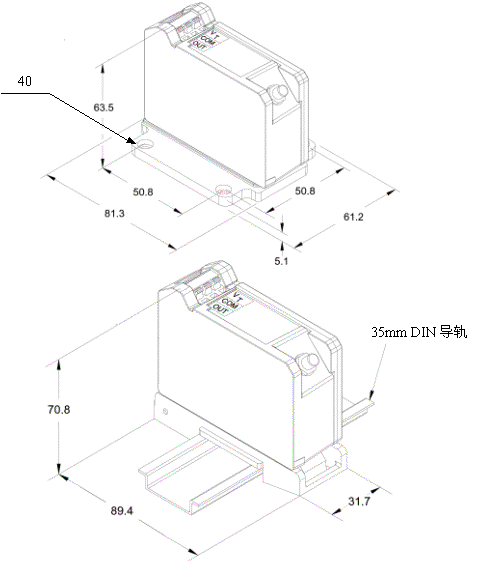

图7—7 采用4孔安装时，K9000和K9000XL前置器具有物理安装尺寸可互换性曲线
